透射 & 3D SFT?
X2# 是一種先進的在線式X 射線檢測系統，它滿足了當前生產線高速自動化檢測的需求。它利用透射式X射線技術結合Slice-Filter-Technology (SFT)技術很好地解決了雙面PCB 裝聯及其元件的檢測問題。X2# 的全自動檢測應用CAD編制檢查表來建立完備的檢測模型庫。它的運動系統以及圖像采集系統專門為滿足高速化檢測而設計。
X2# 可進行離線編程。MIPS Tune就是其離線編程軟件。它可實現自動CAD導入，CAD編輯及相關參數及檢測方法的設定等。
所有的檢測覆蓋結果可被優化，分析及平衡處理。相關數據匯入專用的檢測數據庫。
MIPS_Process中的MIPS_Verify模塊通過閉環糾錯的方式，使用形象的圖形及檢測圖像來驗證檢測對象有無缺陷，離線或在線狀態都可進行。
此軟件可與AOI系統結合使用。
MIPS_SPC 實時模塊提供可即刻產線反饋的實時制程控制。
產品特點
MATRIX檢測&制程軟件
MIPS 硬件：
? 多核芯電腦工作站
? Windows 7系統
MIPS 檢測平臺
? CAD 導入所需自動檢測項目
? 先進的運算庫應對焊點及元件檢測
? Slice-Filter-Technique應對雙面板工藝
? 自動樹狀分類（ATC）以生成相應規則
? 離線編程可供AXI 程序生成及模擬，調整和缺陷參考相關目錄
驗證及制程控制
? MIPS_Verify link 閉環維修控制
? MIPS_Process實時SPC統計
系統特色
? 在線離線模式皆可設置的高速AXI System
? 透射式X射線技術結合3D Slice-Filter-Technology （SFT）
? 3-4 幀圖片/秒
? 微焦距X射線管（閉管）Max: 150kV/75W
? 視野可變的3軸可編程運動系統
? 數字化CMOS平板檢測器 (14位, 分辨率：2k x 2k)
? 在線式傳送軌道可自動調寬
? 圖像自動灰階及幾何學調校
? 條形碼掃描 (1D/2D)
? 定制化的MES-Interface以實現整體產品的可追溯
? 選配：可結合MatriX AOI 的模組（自帶SIM技術實現高速線掃描）
應用

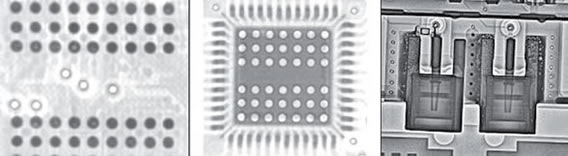

電子元器件和焊點檢測
利用其擁有的運算庫對電子領域及其PCBA的元件及焊點，混合裝配或芯片級裝配工藝進行有效的檢測
? 所有SMD標準元件
? BGA and QFN封裝的特別運算
? 冷卻片/散熱片的空洞檢測
規格參數
物理參數
外形尺寸: 1670 mm (H) x 3100 mm (W) x 1760 mm (D)
傳送軌道高度范圍: 890 - 980 mm
重量: 3000 kg
安全環境溫度: 15 °C -32 °C
推薦環境溫度: 20 °C - 25° C
電源功率: max. 6 kW
電源電壓: 400 VAC, 50/60 Hz 3 phase, 16A 或 208 VAC, 50/60 Hz 3 phase, 25 A
外接氣源: 5-7 Bar, < 2 l/min, 濾芯 (30μ),干燥無油
運動系統
高速樣品臺
行程范圍 X,Y: 510 x 410 mm
射線管 (Z) : 0 - 150 mm
X射線 (閉管)
管電壓及管功率: 150 kV/75 W
光點大小: 5 - 7 microns
射線管定位: End window tube
數字圖像檢測器
灰階值分辨率: 14 bit
視頻輸出 : Camera link interface
探測器類型A : CMOS 探測器(1,5k x 1,5k)
有效檢測區域 : 115 x 115 mm
圖像性能
高分辨率設置
透射視野: 0.4" (10 mm) to 1.2" (30 mm)
目標分辨率 (@min. FOV): 3-5 μm
樣品檢測參數
Max. 板尺寸: 20" x 16" (510 x 410 mm)
Min. 板尺寸: 4" x 3" (100 x 80 mm)
Max. 檢測區域: 19"x 16" (480 x 400 mm )
Max 板的重量: 11 lbs (5 kg)
板的厚度: 0.03" - 0.2" (0,8 - 5 mm)
裝配間隙
頂部 (包括板厚): 30 mm
底部 (除去板厚): 50 mm
夾邊預留: 3 mm
安全 /管控
安全,外部互鎖. 嚴格遵從美國和國際X射線成像系統CDRH指令。
